Toote ülevaade

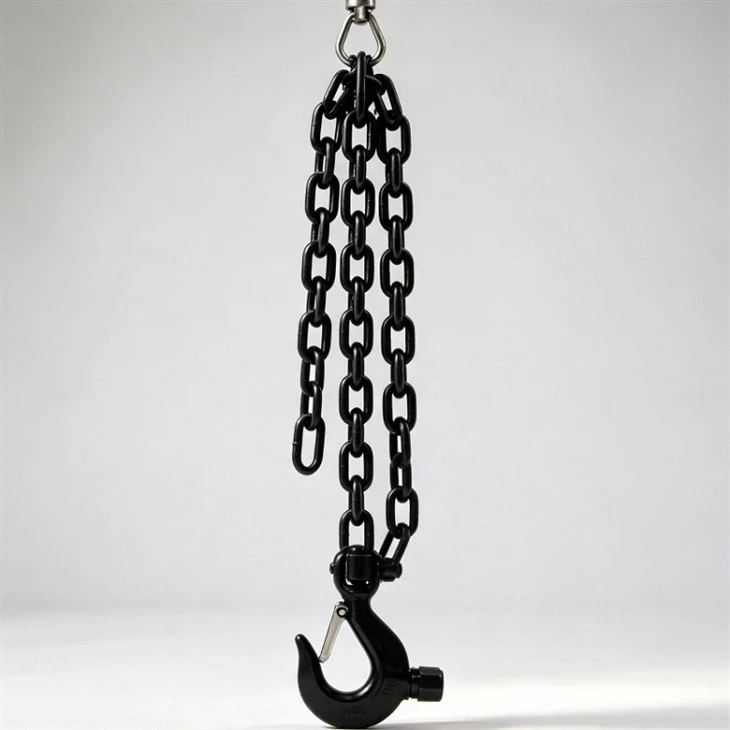

Kõrge tugevusega taglaskett on mõeldud professionaalsete tõsterakenduste jaoks, kus on oluline suur kandevõime, väsimuskindlus ja ühtlane mehaaniline jõudlus.
Valmistame ja tarnime Grade 80 (800 N/mm²) ja Grade 100 (1000 N/mm²) kõrge -tugevusega sulamist taglaskette, mis on mõeldud sildkraana tõstmiseks, troppide kokkupanekuks, kaevandamiseks ja tööstuslikuks lasti teisaldamiseks. Iga pidev pikkus on kiirkeevitatud, induktsioonkuum{6}}töödeldud ja 100% vastupidav{8}}koormustestitud, et need vastaksid ülemaailmsetele standarditele, sealhulgas EN 818-2, NACM ja ASME B30.9.
Tehnilised andmed
|
Nimisuurus (mm) |
Samm / sisepikkus (mm) |
Maksimaalne välislaius (mm) |
Klass 80 WLL (tonnides)* |
Hinne 100 WLL (tonnides)* |
Proovikoormus (kN) |
Min. Murdejõud (kN) |
u. Kaal (kg/m) |
|
6 mm |
18.0 |
22.2 |
1.12 |
1.40 |
28.3 |
45.2 |
0.80 |
|
8 mm |
24.0 |
29.6 |
2.00 |
2.50 |
50.3 |
80.4 |
1.40 |
|
10 mm |
30.0 |
37.0 |
3.15 |
4.00 |
78.5 |
126.0 |
2.20 |
|
13 mm |
39.0 |
48.1 |
5.30 |
6.70 |
133.0 |
212.0 |
3.80 |
|
16 mm |
48.0 |
59.2 |
8.00 |
10.00 |
201.0 |
322.0 |
5.70 |
|
20 mm |
60.0 |
74.0 |
12.50 |
16.00 |
314.0 |
503.0 |
9.00 |
|
22 mm |
66.0 |
81.4 |
15.00 |
19.00 |
380.0 |
608.0 |
11.00 |
|
32 mm |
96.0 |
118.0 |
31.50 |
40.00 |
804.0 |
1280.0 |
23.00 |
*Töökoormuspiir (WLL), mis põhineb 4:1 ohutusteguril standardse ühe jalaga vertikaalse tõstmise jaoks.
Peamine mehaaniline jõudlus
Karastatud martensiidi mikrostruktuur tagab suurepärase väsimuse vastupidavuse
Keskmise{0}}sagedusega pideva induktsioonkarastamise ja karastamise abil muudetakse terase kristallmaatriks kõrgelt rafineeritud karastatud martensiitstruktuuriks. See täpne termiline töötlus peab vastu miljoneid korduvaid laadimis- ja mahalaadimistsükleid, hoides ära väsimuse{2}}indutseeritud mikro-murrud raskete igapäevaste kraanatööde ajal.
Löögikoormuse neeldumise ja plastilise deformatsiooni ohutus
Koorma ettenägematu liikumine või äkiline pidurdamine kraanatõstukitel tekitab tõsiseid dünaamilisi tippjõude. Meie sulamist ketid on loodud säilitama vähemalt 20% kogupikenemist enne purunemist, pakkudes nähtavat plastilist deformatsiooni varajase ohutushoiatusena enne materjali täielikku purunemist.
Range keevisõmbluse terviklikkus ja tera viimistlemine
Ketilülid läbivad automaatse välklambiga põkkkeevituse ja{0}}reaalajas elektroonilise jälgimise. Mehaaniline jäsemete eemaldamine ja keevitusjärgse -pinge leevendamine kõrvaldavad lokaalsed termilised pinged, tagades, et keevisõmbluse tsoon vastab põhisulamist traati tõmbe- ja löögitugevusele.
Metallurgia kvaliteedikontroll ja tootmisprotsess
Spektromeetriline tooraine kontrollimine
Töötlemata valtstraadi poolid saadakse sertifitseeritud terasetehastest, mis sisaldavad mikro{0}}legeeritud mangaani (Mn), niklit (Ni), kroomi (Cr) ja molübdeeni (Mo). Iga kuumuspartii läbib enne joonistamist keemilise analüüsi.
Automaatne välklambiga põkkkeevitus ja täppiskalibreerimine
Kettlülid moodustatakse ja välk-otskeevitatakse elektroonilise jälgimisega automatiseeritud tootmisliinidel. Järel-keevisõmbluse mehaaniline jäme eemaldamine ja automaatne link-sammu kalibreerimine tagavad täpse mõõtmete ühtsuse kogu trumli pikkuse ulatuses.
Keskmise-sagedusega induktsioonkarastamine ja karastamine
Ketid liiguvad pidevalt läbi arvuti{0}}juhitavate induktsioonahjude, et saavutada rafineeritud karastatud martensiidi mikrostruktuur. See tagab optimaalse tõmbetugevuse koos minimaalse garanteeritud kogupikenemisega 20% enne purunemist.
100% koormuse ja NDT kvaliteedi tagamine
Tõestuskoormuse testimine:Iga pidev sektsioon tõmmatakse enne viimistlemist 2,5-kordse töökoormuse piirini (WLL).
Jälgitav reljeef:Lingid on iga 20 lingi järel tembeldatud tootja identifitseerimis- ja hindemärgistega (G80 või G100), et asukoht selgeks teha.
Hävitav kontrollimine:Partiiproovid läbivad keevisõmbluse terviklikkuse kontrollimise täieliku-murdejõu ja 180-kraadise paindekatse.
Korrosioonikaitse ja pakkimisvalikud
Pinna viimistlus:
Must oksiid (õlitatud):Standardne tööstuslik viimistlus puhtaks siseruumides ladustamiseks ja koheseks tropi valmistamiseks.
Elektroforeetiline värv (kollane / sinine / must):Hästi{0}}nähtav värvikood, mis võimaldab koheselt visuaalselt identifitseerida põllul.
Kuum-kastmine/elektro-tsingitud:Täiustatud oksüdatsioonibarjäär karmi mere-, välisehituse ja söövitava keskkonna jaoks.
Ekspordi hulgimüügipakendid:
Rasked{0}}rasked terastrummid:100–500 kg kaaluvad tünnid, mis on kinnitatud ookeani-puidust kaubaalustele.
Puidust karbid / lõikepikkused:Kohandatud segmendipakend, mis on märgistatud koheseks edasimüügiks edasimüüjale või töökoja inventarile.
